B1505A

在各种工作条件下都能执行准确的测量

• 一体化解决方案可表征高达1500 A和10 kV的功率器件

• 可在高压偏置下进行中档电流测量（例如在1200 V时为500 mA）

• μΩ导通电阻测量能力

• 在高压偏置条件下进行精确的皮安级以下电流测量

• -50 ℃ 至 +250 ℃ 全自动热测试

广泛的器件评测功能

• 在高达3000伏直流偏置条件下进行全自动电容（Ciss、Coss、Crss等）测量

• 最短10微秒的大功率脉冲测量

• 封装器件和晶圆上 IGBT/FET 栅极电荷测量

• 用于表征 GaN 电流崩塌效应的高压/大电流快速开关选件

• 多达五个高压（3 kV）源表通道，极大提升灵活性

• 通过配备互锁装置的测试夹具进行安全的温度相关测试

测量效率更高

• 无需重新连接线缆即可在高压测量和大电流测量之间切换

• 自动形成测试电路，用于测试封装器件和晶圆上器件的晶体管结电容（Ciss、Coss、Crss、Cgs、Cgd、Cds 等）。

• 标配配有互锁装置的测试夹具，用于安全地测试封装功率器件

• 在晶圆上进行大功率测试，具备支持和安全保障，电流超过200安培，电压高达10千伏。

• 示波器视图使您可以验证所输入的电压和电流波形

• 在 MS Windows 环境中运行的EasyEXPERT

可升级和可扩展的硬件体系结构

• 多种测量模块可供选择

• 支持多达 6 个引脚的大功率器件

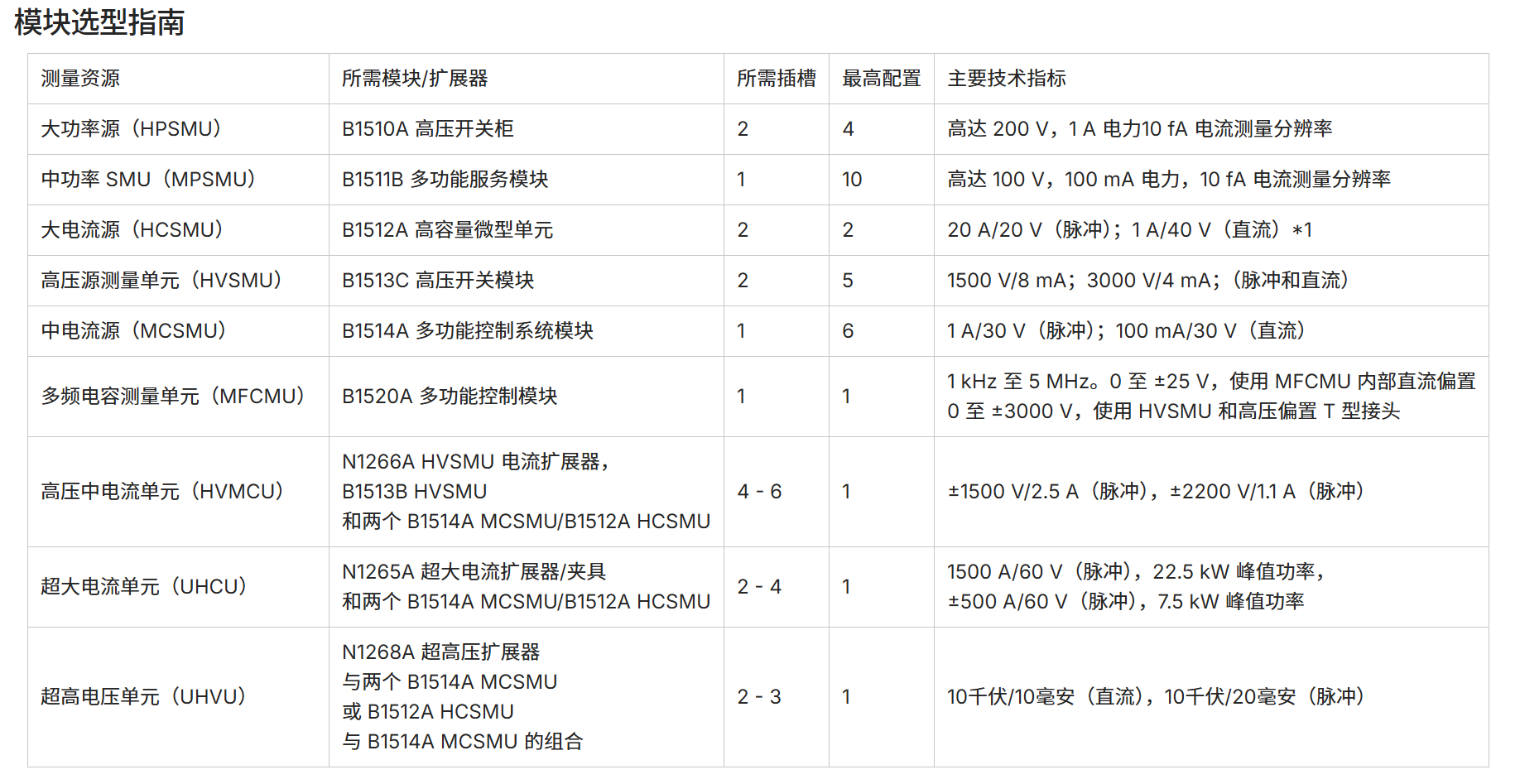

Keysight B1505A 功率器件分析仪/曲线追踪仪是一款能够表征皮安级以下至 10 kV / 1500 A 大功率器件的一体化解决方案。 这些功能有助于评估IGBT等新型器件以及GaN和SiC等新材料。B1505A支持多种模块：高压SMU（HVSMU）、大电流SMU（HCSMU）、超高电流（UHC）模块、超高压（UHV）模块和高压中电流（HVMC）模块。 B1505A 还支持大功率 SMU（1 A/200 V）、中功率 SMU（100 mA/100 V）、中电流 SMU（1 A/30 V 脉冲、100 mA/30 V 直流）和多频电容测量单元（1 kHz 至 5 MHz）。 其 10 插槽模块化主机让您能够灵活配置 B1505A，更好地满足测量需求。

它还可在高压偏置（高达 3000 V）条件下执行 Ciss、Coss 和 Crss 等全自动电容测量，并能轻松评估栅极电荷——这是高频开关转换器时代另一项重要参数。同时支持 -50 ℃ 至 +250 ℃ 的自动热特性表征。

B1505A 软件环境基于 Microsoft® Windows® 10 操作系统，允许用户通过曲线追踪仪便捷地检验器件特性并检测器件故障。B1505A 与传统曲线追踪仪相同，支持旋钮控制可变扫描功能，这有助于实时评估击穿电压等参数。 该设备还支持"示波器视图"，该视图可直观协助操作人员优化输入至器件的电压与电流。测量设置信息及数据将自动保存至B1505A内置硬盘，亦可复制至U盘及其他便携存储器。 测量数据可通过器件测量结果汇总功能轻松复制至工程报告。

稳定可靠的测试夹具解决方案对于确保操作人员安全（鉴于可能产生高电压和大电流）以及支持各类功率器件封装至关重要。传统曲线追踪仪存在局限性——某些功率器件因尺寸限制无法进行评估，有时需临时配备适配器才能测试。 相比之下，B1505A的测试夹具可适配各种形状和尺寸的器件，例如功率MOSFET、二极管、IGBT等。这一功能通过配备可定制测试夹具模块的大型测试夹具适配器实现。 此外，测试夹具的内置互锁机制确保能够将高电压和大电流安全地输入给被测器件。

，是德科技可提供转换套件，使用户能够将其现有的 B1500A 主机转换为 B1505A 主机。这样，当前的 B1500A 用户就能以较低的成本扩展现有仪器的电压和电流测量能力。
